Гражданская радиосвязь / Всё на форуме / Аппаратура самодельная - показываем, обсуждаем, восхищаемся
КСВ метр для ВЧ (HF, VHF, UHF) на базе измерительного моста
250 из Новосибирск - Новосибирская обл
250 из Новосибирск - Новосибирская обл
  Собственно схемы и пояснения:
WiFi (V)SWR Meter - КСВ-метр - Делаем сами.

В простейшем случае можно не городить городушки с операционными усилителями, а обойтись только измерительным мостом (схема измерительного моста) и авометром или мультиметром.

Записано: 4146 дн 19 час 18 мин 53 сек назад (11.01.2014, 19:29:35)

250 из Новосибирск - Новосибирская обл
250 из Новосибирск - Новосибирская обл
  Немного теории поясняющей суть работы измерительного моста и даже того, как измеряется реактивность (на случай, если некому лицу потребуется обоснование с точки зрения математики):
схема и теория измерения КСВ и реактивности
Приложены файлы: f26711-0.jpg

Записано: 3409 дн 18 час 3 мин 49 сек назад (18.01.2016, 19:44:39)

4 из Новосибирск - Новосибирская обл
4 из Новосибирск - Новосибирская обл

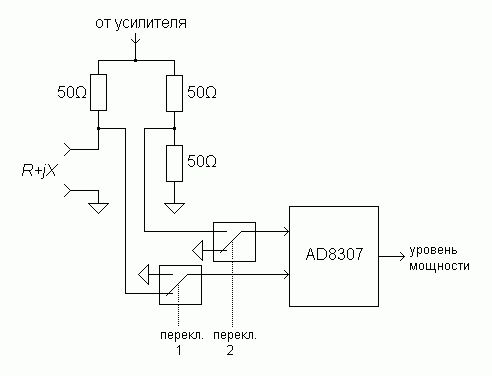

  На сайте rigexpert-а, я нашёл вот такую схемотехнику

Записано: 3408 дн 22 час 58 мин 32 сек назад (19.01.2016, 14:49:56)

250 из Новосибирск - Новосибирская обл
250 из Новосибирск - Новосибирская обл
  Да-да, о этих видах включения я и говорил в канале, но конкретно этой схемы суть в экономии дорогой микросхемы AD за счет уменьшения их числа до одной с установкой коммутатора, который дешевле чем ещё две AD-шки.

Записано: 3408 дн 17 час 24 мин 10 сек назад (19.01.2016, 20:24:18)

4 из Новосибирск - Новосибирская обл
4 из Новосибирск - Новосибирская обл
  Да не такие они уж и дорогие(с китая 5 штук около 500р стоили). Думаю дело в желании сделать прибор максимально точнее. Один детектор, одна кривая зависимости.

Записано: 3408 дн 1 час 34 мин 21 сек назад (20.01.2016, 12:14:07)

250 из Новосибирск - Новосибирская обл
250 из Новосибирск - Новосибирская обл
  Когда дело доходит до промышленных масштабов, экономия 50 рублей достаточный аргумент. Вот точность как раз меньший аргумент, а стакой схемотехникой так вообще контраргумент, ведь пропускать сигнал через лишний корпус это и реактивности выводов и реактивности проводников и нелинейности самого коммутатора и разница его внутреннего сопротивления между ключами, в совокупности это намного больше внесёт погрешности чем разница между двумя кристаллами сделанными конторой аналог девайсес.

Записано: 3407 дн 23 час 0 мин 4 сек назад (20.01.2016, 14:48:24)
